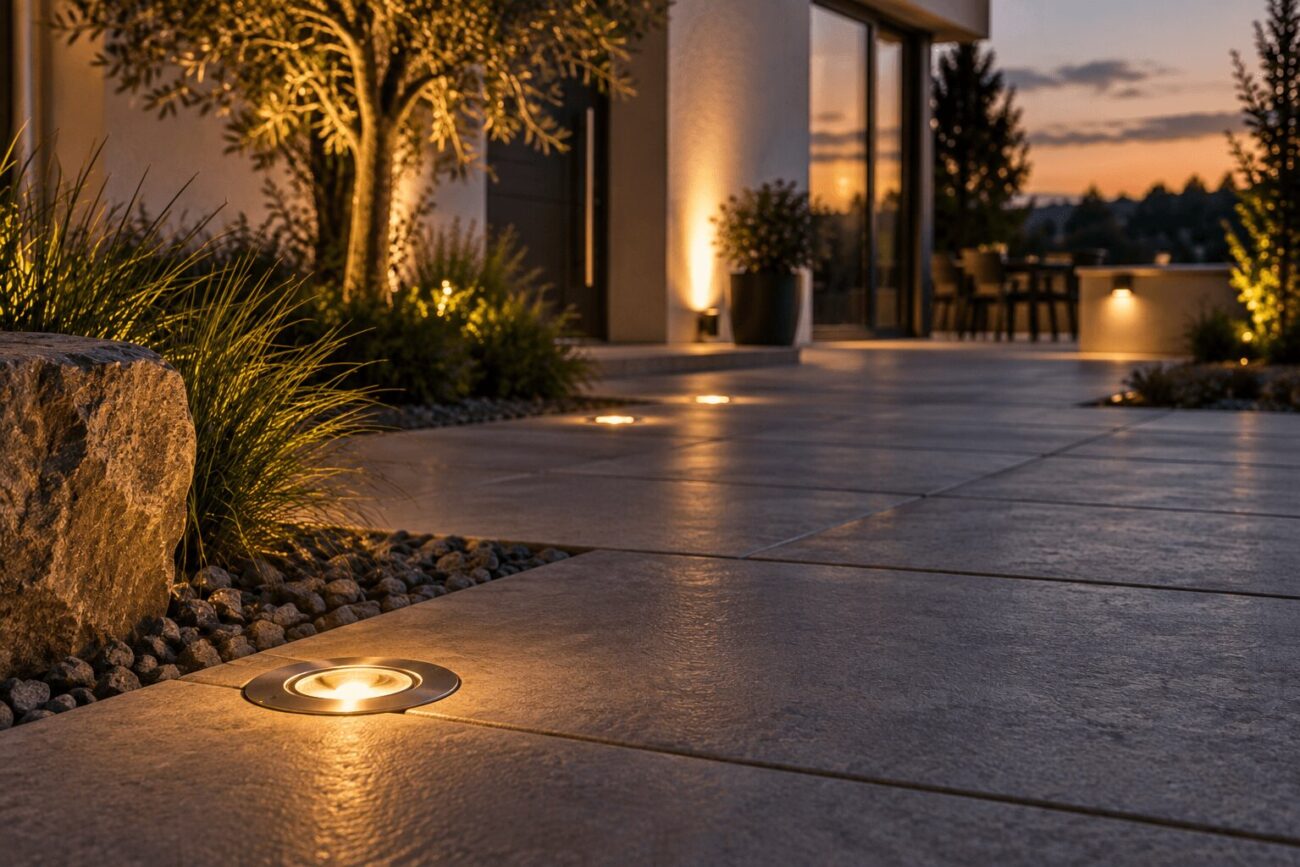

Bodeneinbaustrahler sitzen dort, wo Wasser, Frost, Schmutz und Druck zusammenkommen. Deshalb entscheidet nicht allein das Produkt über Lebensdauer und Lichtwirkung, sondern vor allem der Einbau: Wo sitzt der Strahler, wie wird das Wasser abgeleitet, wie sind die Leitungen verlegt und wie ist die Verbindung abgedichtet? Dieser Leitfaden führt dich von der Planung über Ausschnitt, Untergrund und Drainage bis zu Leitungen, Schutzart und Wartung, und zeigt, welche Fehler du vermeiden solltest.
Wichtigste Antwort / Kurzfassung
Ein Bodeneinbaustrahler hält dann lange, wenn Wasser nicht stehen bleibt. Dazu gehört ein Einbauort ohne Mulde, ein Kiesbett oder eine Drainageschicht unter der Einbaudose und eine Einbauhöhe, die zu Belag und Leuchte passt. Die Schutzart (zum Beispiel IP67) beschreibt, wie gut das Gehäuse bei einer genormten Prüfung gegen Wasser geschützt ist. Sie ersetzt keine Entwässerung: IP67 steht für zeitweiliges Untertauchen, nicht für dauerhaft stehendes Wasser.
Für die Elektrik gilt: Niedervoltlösungen mit Schutzkleinspannung (bis 50 V Wechsel- bzw. 120 V Gleichspannung) sind weniger riskant, brauchen aber trotzdem wasserdichte Verbindungen und eine passende Netzteilauslegung. Alles, was an die 230-V-Hausinstallation angeschlossen wird, und jede Erdverkabelung mit Netzspannung ist Sache einer Elektrofachkraft. Für Erdkabel nennen Fachbeiträge unter Bezug auf DIN VDE 0100-520 eine Verlegetiefe von etwa 60 cm im Garten und 80 cm unter Wegen und befahrenen Flächen, mit Sandbett und Warnband.
Die genauen Maße für Ausschnitt, Einbautiefe und Drainage stehen immer in der Montageanleitung des Herstellers. Sie sind verbindlich; dieser Artikel liefert die Planung dazu. Ob ein Strahler überfahren werden darf, hängt von der ausdrücklichen Freigabe des Herstellers ab und darf nie angenommen werden.
Technischer Hintergrund
Wie stark ist ein Bodeneinbaustrahler beansprucht?
Im Boden treffen mehrere Belastungen aufeinander:
- Wasser: Regen, Schmelzwasser, Gießwasser und Staunässe. Wasser kann von oben (Oberfläche) und von unten (Grundwasser, Bodenfeuchte) kommen.
- Frost: Gefrierendes Wasser dehnt sich aus und kann Gehäuse, Dichtungen und Glas belasten.
- Druck: Fußgänger, Gartenmöbel, Fahrräder, bei entsprechender Eignung auch Fahrzeuge.
- Schmutz und Kalk: Sand, Erde, Pollen und Kalkablagerungen auf dem Glas.
- Temperaturwechsel und Kondensation: Beim Abkühlen kann sich Feuchtigkeit im Gehäuse niederschlagen, wenn Luft eingeschlossen wurde.
Was IP67 und IP68 tatsächlich bedeuten
Die Schutzart nach DIN EN 60529 (IP-Code) wird in einer Prüfung ermittelt. Die zweite Ziffer steht für den Schutz gegen Wasser:
- IP67: Schutz gegen zeitweiliges Untertauchen. Üblicher Prüfaufbau: bis 1 m Tiefe für 30 Minuten.
- IP68: Schutz gegen dauerndes Untertauchen. Die Bedingungen (Tiefe, Dauer) legt der Hersteller fest und gibt sie an; sie gehen über IP67 hinaus, sind aber nicht einheitlich.
Beide Klassen gelten als staubdicht (erste Ziffer 6). Wichtig ist: Die Schutzart sagt etwas über das Gehäuse im Prüfaufbau aus. Dichtungen altern, Kabeleinführungen und Verbindungen sind Schwachstellen, und stehendes Wasser in Verbindung mit Druck, Frost und Kondensation ist eine andere Belastung als der Test. Deshalb gehören Schutzart und Drainage zusammen. Die Grundlagen zu den Kennziffern erklärt der Artikel zu den IP-Schutzarten, die Entscheidung zwischen IP67 und IP68 der Beitrag zur Schutzart bei Bodeneinbaustrahlern (in Vorbereitung).
Spannung: Niedervolt oder 230 V
- Niederspannung (zum Beispiel 12 V oder 24 V): Gilt als Schutzkleinspannung (SELV), wenn sie über einen geeigneten Sicherheitstransformator erzeugt wird (Höchstwerte 50 V Wechselspannung bzw. 120 V Gleichspannung). Das senkt das Risiko eines Stromschlags. Der Transformator muss geschützt untergebracht werden. Bei längeren Leitungen entsteht Spannungsabfall, der bei 12 V stärker ausfällt als bei 24 V (12 V oder 24 V, Netzteil berechnen).
- 230 V: Direkter Netzanschluss, höhere Anforderungen an Leitung, Schutzmaßnahmen und Verbindungen. Hier ist Fachkenntnis unverzichtbar.
Planung / Auswahl / Berechnung
Schritt 1: Zweck und Lichtwirkung festlegen
Bevor du Löcher gräbst, kläre, wozu der Strahler dienen soll:
| Zweck | Typische Fragen |
|---|---|
| Weg- oder Eingangsbeleuchtung | Reicht niedrige, blendarme Beleuchtung? Wie viele Lichtpunkte? |
| Fassade anstrahlen | Welcher Abstand zur Wand, welcher Winkel? Siehe Artikel zum Abstand zur Hauswand (in Vorbereitung) |
| Baum oder Pflanze betonen | Lichtkegel auf Stamm oder Krone, Position und Winkel |
| Akzent im Pflaster oder in der Terrasse | Lichtpunkte im Raster, Rhythmus und Abstand |
Der Abstrahlwinkel bestimmt, wie weit sich das Licht öffnet. Enge Winkel erzeugen einen schmalen, hohen Lichtkegel, weite Winkel eine breite, flache Ausleuchtung. Dazu mehr in Abstrahlwinkel bei LED-Leuchten und im Artikel zum Abstrahlwinkel bei Bodeneinbaustrahlern.
Schritt 2: Einbauort prüfen
- Keine Mulde, kein Gefälle zum Strahler hin. Sammelt sich Wasser an der Stelle, entsteht Staunässe. Der Strahler sollte auf einer Stelle sitzen, an der Oberflächenwasser abläuft.
- Untergrund: Pflaster, Terrassendielen, Kies, Rasen oder Beet bestimmen Einbauweise und Befestigung. Die Besonderheiten behandeln die Artikel zum Einbau im Pflaster und zum Einbau in Terrassendielen (in Vorbereitung).
- Blendung: Ein Strahler, der nach oben leuchtet, blendet jeden, der sich direkt darüber oder davor befindet. Positioniere ihn so, dass er nicht auf Augenhöhe in Gehrichtung strahlt, oder wähle blendarme Ausführungen mit Blende.
- Zugänglichkeit: Plane Wartung ein. Kann man die Dose und das Leuchtmittel später erreichen, ohne den Belag aufzureißen?
Schritt 3: Anzahl und Abstand
Gleichmäßige Abstände wirken ruhig, unregelmäßige wirken zufällig. Zeichne die Strahler maßstäblich in einen Lageplan, mit Kabelwegen. Ein typischer Fehler ist, die Strahler zu dicht zu setzen: Dann blenden sie sich gegenseitig, und die Lichtpunkte verlieren ihre Wirkung. Für Wege gilt: lieber weniger, dafür gleichmäßig verteilte Lichtpunkte. Details nach Anwendung folgen in den Artikeln zum Abstand zur Hauswand, zur Fassadenbeleuchtung von unten und zur Baumbeleuchtung (in Vorbereitung).
Schritt 4: Stromversorgung und Leitungsweg
- Netzteil/Transformator (bei Niedervolt): Trocken und geschützt unterbringen, zugänglich für Wartung, in der Nähe der Leuchten, um lange Niedervoltleitungen zu vermeiden.
- Leitungsquerschnitt: Je länger die Leitung und je mehr Last, desto größer der Spannungsabfall. Rechne vor der Verlegung nach. Wie das geht, zeigt der Artikel zum Netzteil und Spannungsabfall.
- Leitungsart und Verlegetiefe: Für Erdverlegung kommt meist ein Erdkabel (zum Beispiel NYY-J) zum Einsatz. Fachbeiträge nennen unter Bezug auf DIN VDE 0100-520 eine Verlegetiefe von mindestens 60 cm in Gartenbereichen und 80 cm unter Wegen und Fahrflächen, außerdem eine Bettung aus feinkörnigem Sand und ein Warnband etwa 30 cm über dem Kabel. Mit Netzspannung dürfen solche Arbeiten nur durch eine Elektrofachkraft erfolgen; Niedervoltleitungen haben teils andere Vorgaben. Mehr dazu im Artikel zu Kabelverbindungen im Erdreich (in Vorbereitung).
- Verbindungen: Leitungsverbindungen im Boden müssen dauerhaft wasserdicht sein (zum Beispiel Gießharzmuffen oder passende wasserdichte Verbinder nach Herstellervorgabe). Eine einfache Klemme im Erdreich ist keine Lösung.
- Absicherung: Außeninstallationen brauchen einen geeigneten Schutz. Nach DIN VDE 0100-410 (Ausgabe 2018-10) sind bei Endstromkreisen im Außenbereich bis 32 A Fehlerstromschutzeinrichtungen (RCD) mit höchstens 30 mA gefordert. Die Elektrofachkraft prüft, was für deinen Stromkreis gilt.
Praktische Umsetzung
Der folgende Ablauf zeigt die typische Reihenfolge. Maße, Anzugsmomente und Dichtungsvorgaben stehen in der Montageanleitung deines Strahlers und gehen diesem Ablauf immer vor.
1. Standort und Leitungsweg markieren
Markiere Strahlerposition und Leitungsgraben. Prüfe mit einem Leitungssuchgerät und über die Bestandspläne, dass an der Stelle keine Wasser-, Strom- oder Datenleitung liegt. Bei unklarer Lage frage vor dem Graben beim Netzbetreiber nach.
2. Aushub
Hebe das Loch so tief aus, dass Einbaudose bzw. Einbauhülse plus Drainageschicht hineinpassen. Die nötige Tiefe ergibt sich aus der Einbauhöhe des Strahlers und der empfohlenen Drainageschicht. Auch die Lochweite richtet sich nach Herstellerangabe. Plane etwas Spielraum für das Ausrichten ein.
3. Drainage anlegen
Fülle den Boden des Lochs mit Kies oder Splitt, nicht mit Sand oder Lehm, damit Wasser abfließen kann. Das Wasser muss in den Untergrund versickern können. Ist der Boden dicht (Lehm, hoher Grundwasserstand), sind größere Kiesbetten oder ein Drainageanschluss nötig. Warum Entwässerung oft wichtiger sein kann als die IP-Schutzart, erklärt der Artikel Drainage bei Bodeneinbaustrahlern.
4. Einbaudose oder Einbauhülse setzen
Setze die Einbaudose lotrecht auf die Drainageschicht, richte sie höhengleich zum Belag aus und verfülle seitlich lagenweise. Beachte, dass die Abdeckung bündig bis leicht versenkt sitzen soll, damit niemand stolpert und das Glas nicht von Gegenständen belastet wird. Bei Pflaster und Dielen musst du Belag und Einbau früh abstimmen.
5. Kabel einführen und abdichten
Führe das Kabel durch die vorgesehene Kabeleinführung. Achte darauf, dass die Dichtung korrekt sitzt und die Leitung zugentlastet ist. Eine kleine Reserveschlaufe erleichtert späteres Ausbauen.
6. Anschluss durch die Fachkraft
Der Anschluss an das Netz bzw. den Transformator, Prüfungen und Inbetriebnahme sind Aufgabe der Elektrofachkraft, wenn Netzspannung im Spiel ist. Bei Niedervolt-Systemen beachte die Herstelleranleitung, besonders zu Leitungslängen und Verbindern.
7. Probebetrieb vor dem Verfüllen
Schalte die Anlage ein, bevor du alles verfüllst, und prüfe:
- leuchten alle Strahler,
- richten sie das Licht wie geplant aus,
- gibt es Blendung aus Gehrichtungen,
- sind alle Verbindungen trocken und dicht.
Mache den Test bei Dunkelheit, weil sich Lichtwirkung und Blendung nur dann beurteilen lassen.
8. Verfüllen und Belag schließen
Verfülle lagenweise, verdichte vorsichtig und schließe den Belag. Achte darauf, dass kein Material in Dichtungsbereiche gelangt. Entferne Schmutz vom Glas und von der Dichtung.
9. Ausrichtung und Feineinstellung
Bei schwenkbaren Strahlern richtest du den Lichtkegel nach Montage fein aus, bei Dunkelheit und mit einer Person im Blickfeld. Prüfe auch, ob Lichtkegel in Fenster oder zum Nachbarn fallen.
Typische Fehler
- Einbau in Mulden oder an Stellen mit Wasserzulauf. Wasser sammelt sich am Strahler, Staunässe ist die häufigste Ursache für Ausfälle.
- Keine Drainageschicht unter der Einbaudose, in der Annahme, die IP-Schutzart reiche aus.
- Falsche Einbautiefe oder Einbauhöhe, sodass der Strahler über dem Belag steht oder im Wasser sitzt.
- Leitungsverbindungen ohne dauerhaften Wasserschutz im Erdreich.
- Zu geringe Verlegetiefe oder fehlendes Warnband bei Erdkabeln.
- Zu viele oder falsch ausgerichtete Strahler, die blenden.
- Befahrbarkeit angenommen, obwohl der Hersteller sie nicht freigibt. Ob und unter welcher Last ein Strahler überfahren werden darf, steht im Datenblatt. Der Artikel zur Befahrbarkeit (in Vorbereitung) erklärt, wie du die Angaben liest.
- Installation an feuchtem Tag mit eingeschlossener Luftfeuchte, die später als Kondenswasser auftaucht. Montiere möglichst bei trockener Witterung und Luft; mehr dazu im Artikel zu Kondenswasser (in Vorbereitung).
- Kein Zugang für Wartung, sodass jeder Defekt den Belag öffnet.
Einbau nach Untergrund
Der Untergrund bestimmt, wie du Aushub, Einbaudose und Belag aufeinander abstimmst:
| Untergrund | Worauf du besonders achtest |
|---|---|
| Pflaster | Einbaudose und Pflasterhöhe früh abstimmen, Pflastersteine passend zuschneiden, Fugen und Bettung so setzen, dass Wasser nicht zur Dose läuft. Details im Artikel zum Einbau im Pflaster. |
| Terrassendielen | Unterkonstruktion berücksichtigen, Ausschnitt in Dielen sauber ausführen, Belüftung und Wasserablauf unter der Terrasse nicht blockieren. Details im Artikel zum Einbau in Terrassendielen (in Vorbereitung). |
| Rasen und Beet | Leuchte so setzen, dass Pflanzen und Rasenkanten nicht zuwachsen, Rasenmäher und Beetpflege nicht stören. Wurzeln und Gießwasser einplanen. |
| Kies oder Splitt | Das Material leitet Wasser gut ab, kann aber Schmutz in die Leuchte tragen. Abdeckung sauber halten und den Einbau stabil gegen Verschieben sichern. |
| Beton oder Mauerwerk | Einbau vor dem Betonieren planen, Einbauhülse einlassen, Wasserablauf unter der Dose sicherstellen. |
Planungs-Checkliste
| Frage | Erledigt, wenn … |
|---|---|
| Zweck und Lichtwirkung festgelegt? | Weg, Fassade, Baum oder Akzent geklärt |
| Einbauort ohne Mulde und Wasserzulauf? | Gefälle und Abfluss geprüft |
| Einbautiefe aus dem Datenblatt bekannt? | Aushub passt zu Einbaudose plus Drainage |
| Spannungsart geklärt? | Niedervolt (SELV) oder 230 V |
| Leitungsweg und Tiefe festgelegt? | Verlegetiefe, Sandbett, Warnband beachtet |
| Verbindungen dauerhaft wasserdicht? | Passende Verbinder oder Muffen nach Herstellervorgabe |
| Fachkraft für Netzspannung eingeplant? | Anschluss, Schutzmaßnahmen und Prüfung geklärt |
| Probebetrieb vor dem Verfüllen? | Test bei Dunkelheit durchgeführt |
| Wartungszugang vorhanden? | Dose und Leuchtmittel erreichbar |
Wartung und Pflege
- Glas reinigen: Kalk und Schmutz mindern Lichtleistung. Verwende keine scharfen Reiniger, die Dichtungen und Beschichtungen angreifen.
- Dichtung und Gehäuse prüfen: Risse, Versprödung oder Feuchtigkeit im Gehäuse sind Warnzeichen.
- Nach Frost und Starkregen: Kontrolliere, ob Wasser in der Einbaudose steht und ob die Leuchten funktionieren.
- Leuchtmittel oder Modul tauschen: Ob ein Leuchtmittel austauschbar ist oder die LED fest verbaut ist, hängt vom Strahler ab. Eine Übersicht zu den Unterschieden zeigt der Artikel E27, GU10 & Co; der Vergleich für Bodeneinbaustrahler folgt im Artikel zu GU10-Bodeneinbaustrahlern (in Vorbereitung).
Fazit
Ein Bodeneinbaustrahler ist nur so zuverlässig wie sein Einbau. Wähle den Einbauort ohne Wasserzulauf, lege eine Drainageschicht an, setze die Dose passend zum Belag, verlege Leitungen in der vorgeschriebenen Tiefe, dichte Verbindungen dauerhaft ab und teste die Anlage vor dem Verfüllen. Die Schutzart ist ein wichtiger Baustein, aber keine Entwässerung. Und wenn Netzspannung im Spiel ist, gehört der Anschluss in die Hände einer Elektrofachkraft.
Bei einer Installation im Pflaster sollte bereits während der Planung geklärt werden, welche Einbautiefe die vorgesehenen Bodeneinbaustrahler benötigen.
Häufige Fragen
Können Bodeneinbaustrahler dauerhaft im Wasser stehen?
Nur wenn der Hersteller das ausdrücklich für das Produkt zulässt. IP67 bedeutet Schutz gegen zeitweiliges Untertauchen (im Prüfaufbau bis 1 m für 30 Minuten), IP68 gegen dauerndes Untertauchen unter den vom Hersteller festgelegten Bedingungen. Auch dann bleibt dauerhaft stehendes Wasser eine Belastung für Dichtungen und Verbindungen. Besser ist, es gar nicht erst entstehen zu lassen.
Welche Schutzart braucht ein Bodeneinbaustrahler?
Im Erdreich wird wegen der Nässe häufig mindestens IP67 gewählt. Ob IP67 oder IP68 sinnvoll ist, hängt vom Einbauort ab: Bei guter Entwässerung reicht oft IP67, bei möglichem Wasserstand ist die Herstellerangabe zu IP68 genau zu prüfen. Die Schutzart ersetzt keine Drainage.
Wie tief muss ein Bodeneinbaustrahler eingebaut werden?
Das steht im Datenblatt des Strahlers. Die Aushubtiefe ergibt sich aus der Einbauhöhe der Einbaudose plus der Drainageschicht und – bei Pflaster oder Dielen – der Belagshöhe. Eine pauschale Zahl wäre irreführend, weil Bauformen stark variieren. Vor dem Kauf klären, ob dein Belagsaufbau die nötige Tiefe zulässt.
Braucht ein Bodeneinbaustrahler eine Drainage?
In der Regel ja. Ohne Abfluss sammelt sich Wasser in der Einbaudose, und Staunässe belastet Dichtungen und Elektronik. Ein Kiesbett oder eine Drainageschicht unter der Einbaudose, bei dichtem Boden gegebenenfalls ein Drainageanschluss, ist ein wichtiger Teil der Planung.
Kann man Bodeneinbaustrahler überfahren?
Nur wenn der Hersteller den Strahler ausdrücklich dafür freigibt und der Einbau den Vorgaben entspricht (Untergrund, Belastungsklasse, Abdeckung). „Begehbar“ und „befahrbar“ sind nicht dasselbe. Nimm die Befahrbarkeit nie als gegeben an, sondern prüfe das Datenblatt.
Quellen
- DIN EN 60529 (VDE 0470-1), Schutzarten durch Gehäuse (IP-Code): Zusammenfassung z. B. bei BOPLA: Schutzart IP 67 nach DIN EN 60529
- DIN VDE 0100-410:2018-10, Schutz gegen elektrischen Schlag: VDE Verlag
- DIN VDE 0100-520 (Kabel- und Leitungsanlagen), Verlegetiefe laut Fachbeiträgen: lightrechner: NYY-Kabel, elekrechner: Kleinspannungsanlagen (SELV/PELV)
- Einbau, Drainage und Kondenswasser (Herstelleranleitungen und Ratgeber): Lichtdiscount: Bodeneinbaustrahler außen einbauen, Licht-Erlebnisse: Bodeneinbaustrahler montieren
