Hexagon-Sets werden in Größen und Lumenangaben verkauft, die auf den ersten Blick wenig mit der eigenen Garage zu tun haben. Wer „Größe“ wählt, entscheidet in Wirklichkeit über zwei Dinge: wie viel Lichtstrom die Decke liefert und wie gleichmäßig er verteilt wird. Dieser Artikel zeigt Schritt für Schritt, wie du aus Grundfläche, Deckenhöhe, Wandfarbe und Nutzung den nötigen Lichtstrom bestimmst, ihn in eine Set-Größe übersetzt und warum eine dunkle Garage deutlich mehr Licht braucht als eine helle.
Wichtigste Antwort / Kurzfassung
Der nötige Lichtstrom ergibt sich aus der Fläche, der gewünschten Beleuchtungsstärke und dem Anteil des Lichts, der tatsächlich auf Boden und Arbeitsfläche ankommt:
Lichtstrom Φ [lm] = Beleuchtungsstärke E [lx] × Fläche A [m²] ÷ (Raumwirkungsgrad η × Wartungsfaktor fW)Für eine Garage mit mittelhellen Wänden liegt der Raumwirkungsgrad grob bei 0,5 bis 0,6, der Wartungsfaktor bei 0,8. Daraus folgt für 300 lx in einer Einzelgarage mit 18 m² ein Lichtstrom von rund 11.000 bis 14.000 lm, in einer Doppelgarage mit 36 m² von rund 22.000 bis 27.000 lm. Wer nur Fahrzeuge abstellt und etwa 100 lx braucht, kommt mit rund einem Drittel aus.
Die Set-Größe wählst du dann nach dem Lichtstrom des gesamten Sets (nicht nach der Zahl der Waben) und achtest darauf, dass die Elemente gleichmäßig über die Decke verteilt werden können. Mehr Licht als nötig lässt sich dimmen oder schaltbar teilen, zu wenig Licht lässt sich nur durch zusätzliche Leuchten ausgleichen.
Alle Werte in diesem Artikel sind Planungswerte aus einem vereinfachten Rechenverfahren und keine Normvorgabe für den privaten Bereich. Verbindlich sind die Herstellerangaben, und die Elektroinstallation gehört in die Hände einer Elektrofachkraft.
Technischer Hintergrund
Warum nicht einfach Lux mal Fläche?
Im Artikel Hexagon-LED-Beleuchtung für die Garage steht die einfache Rechnung Lux × Fläche. Sie liefert die Untergrenze unter idealen Bedingungen. In einer realen Garage kommt nicht alles Licht auf dem Boden an:
- Ein Teil geht in Wänden und Decke verloren, je dunkler diese sind, desto mehr.
- Fahrzeuge, Regale und Werkbänke verschatten die Fläche.
- Staub und Alterung reduzieren die Lichtausbeute über die Jahre.
Dafür gibt es in der Lichtplanung das Wirkungsgradverfahren. Es rechnet mit zwei Faktoren:
- Raumwirkungsgrad η: Anteil des Lichtstroms, der auf der Nutzfläche ankommt. Er hängt von Raumgeometrie und Reflexion ab, typisch sind Werte zwischen 0,4 und 0,8.
- Wartungsfaktor fW: Ausgleich für Verschmutzung und Alterung, typisch 0,67 bis 0,8.
Raumindex und Reflexion
Die Raumgeometrie wird als Raumindex k erfasst:
k = (Länge × Breite) ÷ (Höhe × (Länge + Breite))Als Höhe gilt dabei der Abstand zwischen Leuchte und Nutzebene (bei Werkbänken meist etwa 0,85 m über dem Boden). Je kleiner die Höhe im Verhältnis zur Grundfläche, desto größer wird k, und desto mehr Licht erreicht die Nutzebene. Flache, breite Räume haben also einen besseren Wirkungsgrad als schmale, hohe Räume.
Die Reflexionsgrade von Decke, Wänden und Boden bestimmen, wie viel Licht zurückgeworfen wird:
| Fläche | typischer Reflexionsgrad |
|---|---|
| Decke, weiß | 0,7 bis 0,9 |
| Wände, hell bis mittel | 0,5 bis 0,7 |
| Boden, dunkel (Asphalt, Beton) | 0,2 bis 0,4 |
Daraus ergibt sich für den Raumwirkungsgrad grob (bei k etwa 1 bis 2):
| Raumcharakter | Reflexion Decke/Wand/Boden (Beispiel) | Raumwirkungsgrad η (grob) |
|---|---|---|
| hell | 0,7 / 0,5 / 0,3 | 0,55 bis 0,80 |
| mittel | 0,5 / 0,3 / 0,2 | 0,45 bis 0,70 |
| dunkel | 0,3 / 0,3 / 0,1 | 0,35 bis 0,60 |
Das sind Wertebereiche, die je nach Raumindex und Leuchte schwanken. Für eine Überschlagsrechnung reichen mittlere Werte.
Planung / Auswahl / Berechnung
Schritt 1: Beleuchtungsstärke festlegen
Die Beleuchtungsstärke richtet sich nach der Nutzung. Als Orientierung (keine Normvorgabe für private Garagen):
| Nutzung | Orientierungswert |
|---|---|
| Fahrzeug abstellen, Orientierung | ca. 75 bis 100 lx |
| Fahrzeugpflege, gelegentliches Arbeiten | ca. 200 bis 300 lx |
| Werkstatt, Reparatur (allgemein) | ca. 300 lx |
| Werkbank, Detailarbeit (lokal) | 500 lx und mehr |
| Detailing, Lackbeurteilung | höher und mit Streiflicht, siehe Artikel zu Detailing (in Vorbereitung) |
Der Wert für Fahrzeugwartung (300 lx) stammt aus der Arbeitsstättennorm DIN EN 12464-1, die für den Privatbereich nicht gilt, aber eine sinnvolle Orientierung bietet. Wie Lumen und Lux zusammenhängen, erklärt Lumen, Lux und Candela.
Schritt 2: Fläche, Höhe und Raumcharakter erfassen
Miss die Grundfläche, die Deckenhöhe und beurteile ehrlich, wie hell der Raum ist: weiße Wände und heller Boden oder dunkler Beton und Regale an den Wänden?
Schritt 3: Raumindex bestimmen
Beispiele (Nutzebene bei 0,85 m):
| Raum | Maße | Deckenhöhe | Höhe über Nutzebene | Raumindex k |
|---|---|---|---|---|
| Einzelgarage | 3 × 6 m | 2,4 m | 1,55 m | ca. 1,3 |
| Doppelgarage | 6 × 6 m | 2,4 m | 1,55 m | ca. 1,9 |
| Werkstatt | 5 × 8 m | 3,0 m | 2,15 m | ca. 1,4 |
Schritt 4: Lichtstrom berechnen
Mit Wartungsfaktor 0,8 und den Wirkungsgraden aus der Tabelle:
| Beispiel | E | Fläche | η | Lichtstrom |
|---|---|---|---|---|
| Einzelgarage, helle Wände | 300 lx | 18 m² | 0,65 | ca. 10.400 lm |
| Einzelgarage, mittel | 300 lx | 18 m² | 0,55 | ca. 12.300 lm |
| Einzelgarage, dunkel | 300 lx | 18 m² | 0,45 | ca. 15.000 lm |
| Einzelgarage, nur Abstellen | 100 lx | 18 m² | 0,55 | ca. 4.100 lm |
| Doppelgarage, mittel | 300 lx | 36 m² | 0,60 | ca. 22.500 lm |
| Werkstatt, allgemein | 300 lx | 40 m² | 0,55 | ca. 27.300 lm |
(Rechnung: Φ = E × A ÷ (η × 0,8).)
Man sieht den Einfluss der Raumfarbe: Aus einer dunklen Einzelgarage (15.000 lm) wird mit hellen Wänden und Boden (η 0,65) eine Garage, die nur noch etwa 10.400 lm braucht, ein Unterschied von rund 30 %. Die einfache Faustregel aus dem Artikel zur Hexagon-Beleuchtung (Zuschlag 1,5 bis 2) entspricht dem helleren Ende dieser Spanne. Bei dunklen Garagen liegt der Zuschlag eher bei 2 bis 3.
Schritt 5: Von Lumen zur Set-Größe
Vergleiche den berechneten Lichtstrom mit dem Lichtstrom des gesamten Sets laut Datenblatt:
Anzahl Elemente = erforderlicher Lichtstrom ÷ Lichtstrom je ElementAchte darauf, worauf sich die Lumenangabe bezieht: auf die fertige Leuchte oder auf die Summe der LED-Chips (siehe Hexagon-LED für die Garage). Eine Angabe von 30.000 Lumen entspricht für eine Einzelgarage mit 300 lx etwa der zwei- bis dreifachen Menge des Nötigen, für eine Doppelgarage oder Werkstatt kann es passen. Die Frage „30.000, 50.000 oder 75.000 Lumen“ vertieft der Artikel zu den Lumenangaben (in Vorbereitung).

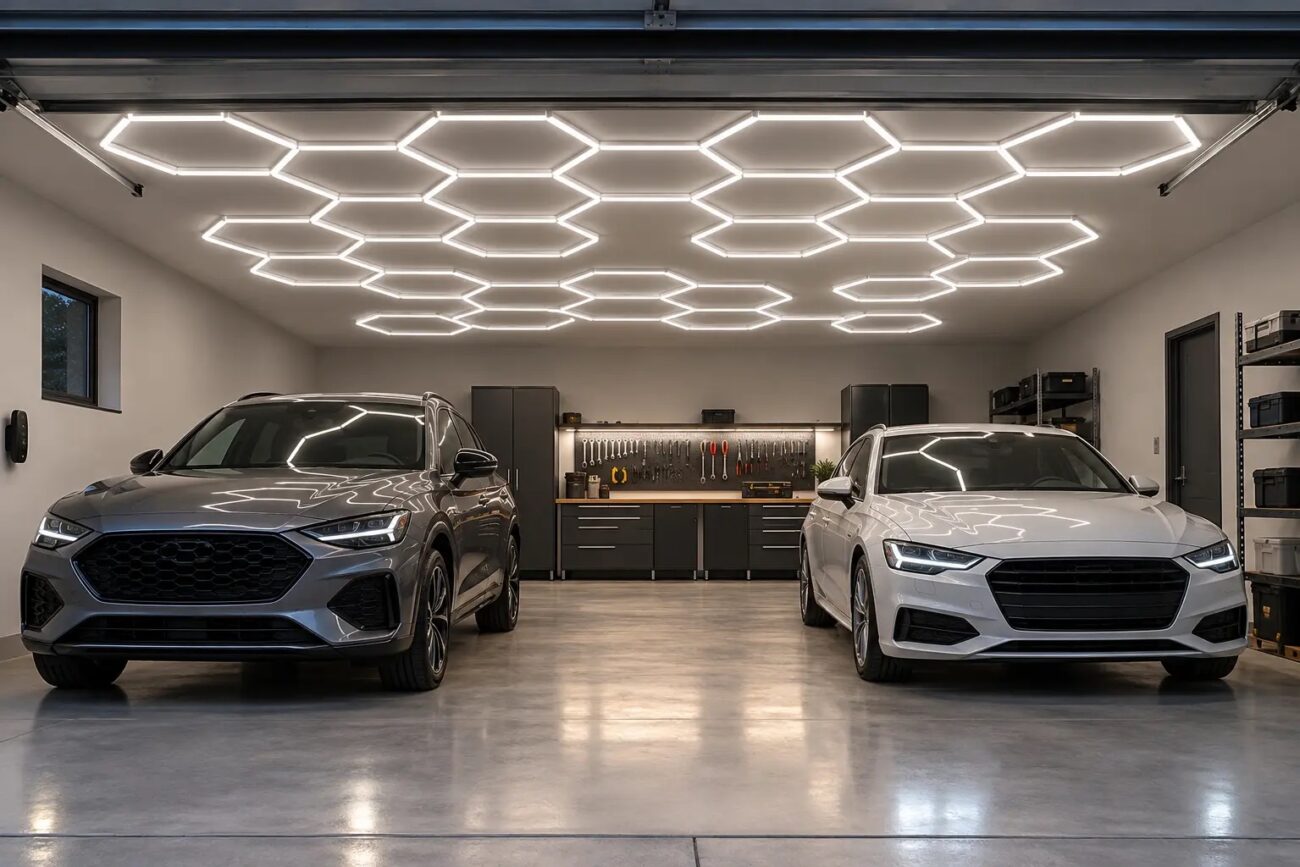

Schritt 6: Verteilung festlegen
Dieselbe Lichtmenge wirkt unterschiedlich, je nachdem, wie sie verteilt ist:
- Gleichmäßig über die Decke verteilen, nicht in einem Haufen in der Mitte. Wände und Ecken sollten nicht im Dunkeln liegen.
- Arbeitsbereiche gesondert betrachten: über der Werkbank oder neben dem Fahrzeug mehr Elemente einplanen.
- Torlauf und Antrieb beachten: Sektionaltore und Antriebe laufen unter der Decke und nehmen Platz.
- Schaltgruppen bilden: Zum Beispiel Fahrzeugbereich und Werkbank getrennt schaltbar, damit nicht immer die volle Leistung läuft.
Praktische Umsetzung
- Maße und Nutzung aufnehmen: Fläche, Deckenhöhe, Wand- und Bodenfarbe, Arbeitsbereiche, Torlauf.
- Beleuchtungsstärke und Reserve festlegen: Welcher Wert für welche Zone? Etwas Reserve ist sinnvoll, wenn das System dimmbar oder in Gruppen schaltbar ist.
- Lichtstrom berechnen: Formel und Tabelle oben.
- Set vergleichen: Lumenangabe des Sets, Lichtfarbe, Schutzart, Dimmbarkeit und mögliche Erweiterung. Bei Hexagon-Leuchten solltest du diese Angaben vor der Entscheidung im Datenblatt prüfen.
- Anordnung auf der Decke skizzieren: Wo sitzen die Gruppen, wo kommt der Anschluss hin?
- Elektrik planen und ausführen lassen: Anschluss an 230 V durch eine Elektrofachkraft; Herstellerangaben und nationale Vorschriften sind verbindlich.
- Nach der Montage messen oder abschätzen: Ein einfaches Luxmeter oder eine Smartphone-App liefert Näherungswerte und zeigt dunkle Stellen.
Typische Fehler
- Nach Lumen gekauft, nicht nach Lux: 30.000 Lumen in der Einzelgarage sind meist mehr, als nötig ist, und erzeugen Blendung und Stromkosten.
- Dunkle Wände nicht berücksichtigt: Eine dunkle Garage braucht deutlich mehr Licht als eine helle.
- Alles in einem Block: Gleichmäßigkeit geht verloren, es entstehen Schatten neben Fahrzeug und Regalen.
- Deckenhöhe vergessen: Bei niedriger Decke ist Blendung wahrscheinlicher, bei hoher Decke sinkt die Ausbeute.
- Keine Schaltgruppen: Immer volle Leistung, auch wenn nur ein Teil gebraucht wird.
- Netzspannung selbst angeschlossen: Elektroarbeiten gehören in die Hände einer Fachkraft.
Fazit
Die richtige Größe für Hexagon-Beleuchtung ergibt sich aus Fläche, gewünschter Beleuchtungsstärke und dem Raumwirkungsgrad. Für eine Einzelgarage mit mittelhellen Wänden und 300 lx liegt der Bedarf bei etwa 11.000 bis 14.000 lm, für eine Doppelgarage bei etwa 22.000 bis 27.000 lm. Zwischen einer hellen und einer dunklen Garage liegt rund ein Drittel Lichtstrom. Wähle das Set nach dem Lichtstrom des gesamten Sets, verteile die Elemente gleichmäßig und gruppiere die Schaltung, damit nicht immer die volle Leistung läuft.
Häufige Fragen
Wie viel Lumen braucht eine Einzelgarage?
Für 300 lx etwa 10.000 bis 15.000 lm, je nach Wandfarbe und Boden. Wenn nur Fahrzeuge abgestellt werden und etwa 100 lx genügen, reichen rund 4.000 lm.
Wie viel Lumen braucht eine Doppelgarage?
Etwa das Doppelte einer Einzelgarage, bei 300 lx rund 22.000 bis 27.000 lm. Die tatsächliche Zahl hängt von Wandfarbe, Deckenhöhe und Nutzung ab.
Sind 30.000 Lumen für die Garage zu viel?
Für eine Einzelgarage mit normaler Nutzung meist ja. Für eine Doppelgarage mit Werkstattbereich oder für Detailing kann es passen, vor allem wenn das System dimmbar oder gruppenweise schaltbar ist.
Spielt die Deckenhöhe eine Rolle?
Ja. Eine niedrige Decke bringt mehr Licht auf die Nutzebene, erhöht aber das Blendungsrisiko. Eine hohe Decke verringert die Ausbeute. Der Raumindex fasst beides zusammen.
Wie wichtig ist die Wandfarbe?
Sehr wichtig. Helle Wände und eine helle Decke sparen bei gleicher Beleuchtungsstärke rund ein Drittel Lichtstrom gegenüber einer dunklen Garage.
Kann ich Hexagon-Systeme später erweitern?
Das hängt vom System ab und ist keine allgemeine Eigenschaft. Prüfe im Datenblatt, ob Erweiterungselemente und Netzteilreserve vorgesehen sind.
