Wenn ein Bodeneinbaustrahler nach wenigen Monaten ausfällt oder im Glas beschlägt, wird oft die Schutzart verantwortlich gemacht. Tatsächlich ist die häufigere Ursache Wasser, das nicht abfließen kann. Die IP-Schutzart beschreibt eine kurze Prüfung im Labor, Staunässe im Beet oder im Pflaster dauert Wochen. Dieser Artikel erklärt, warum Drainage die Schutzart ergänzt und nicht ersetzt, wie du ein Kiesbett anlegst, wie sich Kondenswasser davon unterscheidet und welche Fehler beim Einbau typisch sind.
Wichtigste Antwort / Kurzfassung
Ein Bodeneinbaustrahler sitzt in einem Loch im Boden. Wenn Regen- und Sickerwasser dort nicht versickern, sammelt es sich um und unter der Einbaudose: Staunässe. Das belastet Dichtungen, Kabeleinführungen und Gehäuse dauerhaft, im Winter kommt Frost hinzu.
Die Schutzart IP67 bedeutet Schutz gegen zeitweiliges Untertauchen, im Prüfaufbau üblicherweise bis 1 m Tiefe für 30 Minuten. IP68 steht für dauerndes Untertauchen unter Bedingungen, die der Hersteller festlegt. Beides sind Prüfwerte für ein neues Gehäuse. Sie sagen nichts über jahrelanges Stehen im Wasser, Frost, alternde Dichtungen oder schlecht abgedichtete Kabelverbindungen. Deshalb gilt: Plane die Entwässerung so, als wäre die Leuchte nicht wasserdicht, und nutze die Schutzart als zusätzliche Sicherheit.
In der Praxis heißt das: Strahler nicht in Mulden oder Gefälle zur Leuchte hin setzen, unter die Einbaudose eine Drainageschicht aus Kies oder Splitt legen, deren Dicke sich nach der Montageanleitung des Herstellers richtet, und dafür sorgen, dass das Wasser im Untergrund abfließen kann. Ratgeber und Montageanleitungen nennen dafür häufig Schichtdicken im Bereich von etwa 30 bis 45 cm Kies unter dem Gehäuse; maßgeblich ist die Angabe für dein Produkt. Bei dichtem Boden sind größere Kiesbetten oder ein Anschluss an eine Versickerung nötig.
Technischer Hintergrund
Was die IP-Schutzart nicht abdeckt
Der IP-Code nach DIN EN 60529 prüft ein Gehäuse unter festgelegten Bedingungen. Für Bodeneinbaustrahler sind vor allem die zweiten Kennziffern relevant:
| Ziffer | Schutz | Prüfbedingungen (Kurzfassung) |
|---|---|---|
| IPX7 | zeitweiliges Untertauchen | üblicherweise 1 m Tiefe, 30 Minuten |
| IPX8 | dauerndes Untertauchen | Tiefe und Dauer legt der Hersteller fest, strenger als IPX7 |
Die Prüfung findet mit sauberem Wasser an einem neuen Gehäuse statt. In der Praxis wirken zusätzlich:
- Dauer: Staunässe steht über Tage und Wochen, nicht über 30 Minuten.
- Frost: Wasser dehnt sich beim Gefrieren aus (um rund 9 %) und belastet Dichtungen und Gehäuse.
- Alterung: Dichtungen verhärten, Kunststoffe werden spröde.
- Verunreinigtes Wasser: Erde, Dünger, Streusalz oder Reinigungsmittel greifen Dichtungen an.
- Kabelverbindungen und Einführungen: Sie sind meist die Schwachstelle, nicht das Gehäuse. Ein Gehäuse mit IP68 nützt nichts, wenn Wasser an der Leitung entlang eindringt.
Mehr zu den Kennziffern und den Grenzen der Klassifizierung erklärt der Artikel IP-Schutzarten einfach erklärt.
Wie Staunässe entsteht
Wasser versickert nur, wenn der Untergrund es aufnehmen kann und es irgendwo hinfließen kann. Typische Ursachen für Staunässe an Bodenstrahlern:
- Dichter Boden (Lehm, Ton): Wasser versickert langsam und steht im Loch wie in einem Topf.
- Mulde oder Gefälle zur Leuchte hin: Oberflächenwasser läuft dorthin.
- Hoher Grundwasserstand oder Hangwasser.
- Dichter Aufbau darunter: Verdichtete Schichten, Folie oder ein dichter Unterbau im Pflaster.
- Nähe zu Dachablauf, Terrassengefälle oder Bewässerung: Wasser wird gezielt zur Stelle geleitet.
- Verstopfte Drainage: Feine Erde setzt das Kiesbett mit der Zeit zu.
Kondenswasser: etwas anderes als Undichtigkeit
Auch in einem dichten Gehäuse kann sich Feuchtigkeit niederschlagen. Wenn beim Einbau feuchte, warme Luft im Gehäuse eingeschlossen wurde, schlägt sie sich beim Abkühlen als Tau an kälteren Flächen nieder, meist an der Innenseite des Glases. Der Unterschied zur Undichtigkeit: Bei Kondenswasser kommt die Feuchtigkeit von innen, bei Undichtigkeit von außen. Typisch für Kondensat ist ein Beschlag, der zeitweise verschwindet, bei Undichtigkeit sammelt sich dauerhaft Wasser im Gehäuse. Die Unterscheidung und Abhilfe behandelt der Artikel zu Kondenswasser in Bodeneinbaustrahlern (in Vorbereitung). Zur Vorbeugung wird empfohlen, die Leuchte an einem trockenen Tag zu montieren, damit keine feuchte Luft eingeschlossen wird.
Planung / Auswahl / Berechnung
Schritt 1: Standort und Boden beurteilen
- Ist die Stelle tiefer als die Umgebung? Dann sammelt sich Wasser. Suche einen Einbauort, an dem Wasser abläuft, oder höhe die Stelle leicht an.
- Wie durchlässig ist der Boden? Sand und Kies lassen Wasser gut durch, Lehm und Ton schlecht. Ein einfacher Test: Grabe ein Loch in der Größe der geplanten Einbaustelle, fülle es mit Wasser und beobachte, wie schnell es versickert. Steht das Wasser nach vielen Stunden noch, ist der Boden für eine einfache Kiesschicht zu dicht.
- Wo läuft Wasser hin? Prüfe Gefälle, Dachentwässerung und Terrassenabläufe.
Schritt 2: Drainage dimensionieren
Die Dicke der Drainageschicht richtet sich nach der Montageanleitung des Herstellers und der Bodenart. Praxisangaben liegen häufig im Bereich von etwa 30 bis 45 cm Kies oder Splitt unter dem Gehäuse; bei dichtem Boden kann mehr nötig sein. Verwende groben Kies oder Splitt, keinen Sand oder Mutterboden, die das Wasser zurückhalten. Ein Vlies zwischen Kiesbett und umgebendem Erdreich verhindert, dass Feinteile das Kies mit der Zeit zusetzen.
Schritt 3: Wasserweg planen
Bei dichtem Boden oder hohem Wasserstand reicht ein kleines Kiesbett nicht. Mögliche Lösungen:
- Größeres Kiesbett oder Sickerschacht: Eine kiesgefüllte Grube nimmt mehr Wasser auf und gibt es langsam ab.
- Drainagerohr: Ein Rohr führt Wasser vom Kiesbett zu einer Versickerung oder einem Ablauf.
- Standort verschieben: Manchmal ist ein anderer Platz mit besserer Versickerung die einfachere Lösung.
Schritt 4: Einbauhöhe und Gefälle
Der Strahler sitzt bündig oder minimal über dem umgebenden Belag, damit Oberflächenwasser an ihm vorbeiläuft und nicht hineinfließt. Ratgeber empfehlen eine ebene oder leicht erhöhte Installation und raten davon ab, Bodenleuchten in Senken zu setzen. Im Pflaster und in Terrassenplatten solltest du das Gefälle des Belags so legen, dass es von der Leuchte wegführt (Details zu Pflaster und Dielen in den Artikeln zum Einbau in Pflaster und zum Einbau in Terrassendielen, in Vorbereitung).
Praktische Umsetzung
- Loch ausheben, tief genug für Drainageschicht und Einbaudose. Maße nach Herstellerangabe.

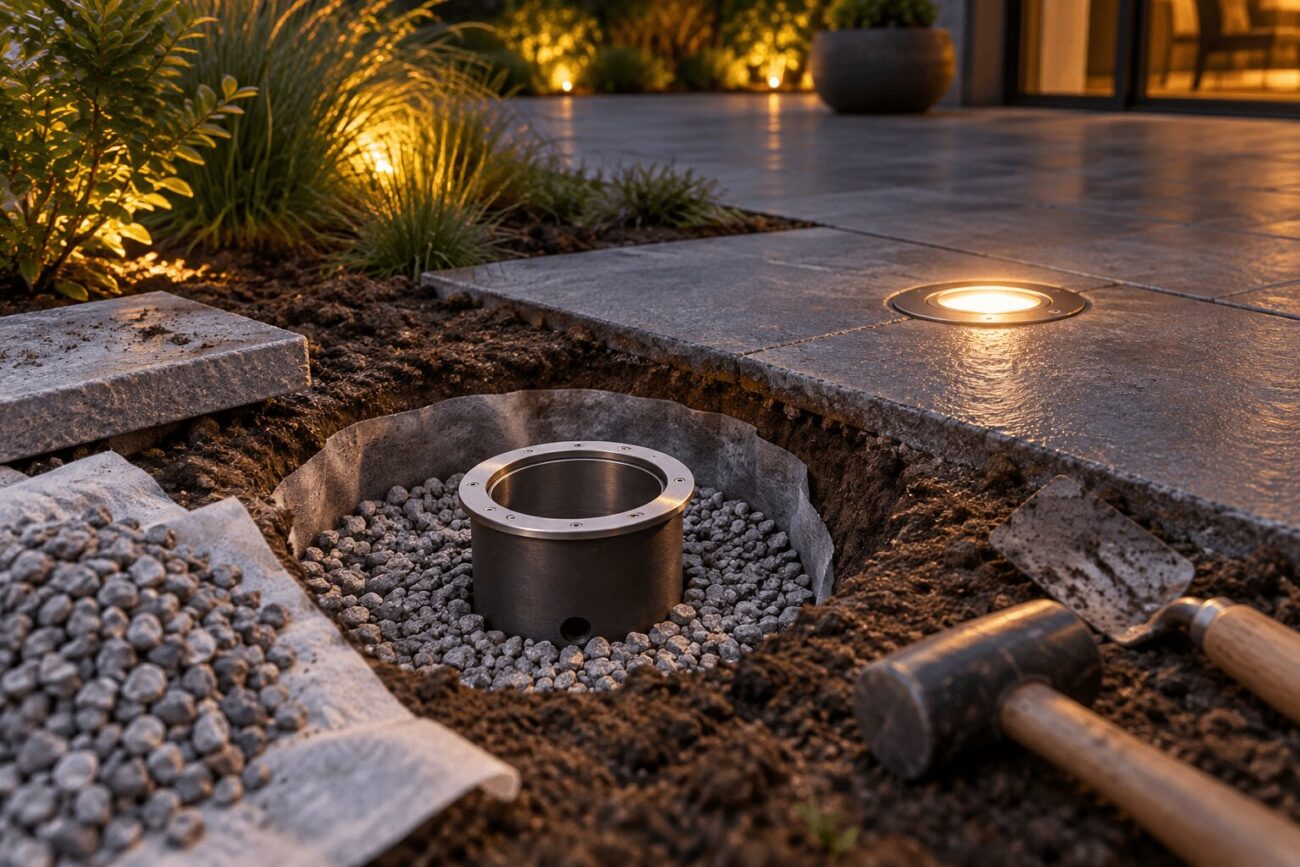

- Drainageschicht einbringen: groben Kies oder Splitt einfüllen und leicht verdichten. Bei sehr feinem Umgebungsboden Vlies einlegen.
- Einbaudose setzen: lotrecht, mit Gefälle des Belags von der Leuchte weg, bündig zum Belag.
- Kabel abdichten und führen: Kabeleinführung und Dichtung sauber montieren. Leitungsverbindungen im Boden dauerhaft wasserdicht ausführen (zum Beispiel mit Gießharz- oder Schrumpfverbindern nach Herstellervorgabe). Alles, was an Netzspannung angeschlossen wird, gehört in die Hände einer Elektrofachkraft.
- Probebetrieb vor dem Verfüllen.
- Verfüllen und Belag schließen, ohne dass Material in Dichtungsbereiche gelangt.
- Nach dem ersten Regen prüfen: Steht Wasser im Loch? Fließt es ab?
Die Gesamtabfolge von Planung bis Wartung findest du im Praxisleitfaden Bodeneinbaustrahler richtig einbauen.
Typische Fehler
- Auf IP67 oder IP68 vertraut und keine Drainage angelegt.
- Einbau in einer Mulde oder an der tiefsten Stelle des Belags.
- Sand, Lehm oder Mutterboden statt grobem Kies als Drainageschicht.
- Zu dünne Drainageschicht oder Schicht ohne Abfluss in den Untergrund.
- Kein Vlies, sodass das Kiesbett mit Feinteilen zuschlämmt.
- Kabelverbindungen im Erdreich nicht dauerhaft wasserdicht.
- Montage an einem feuchten Tag mit eingeschlossener Luftfeuchtigkeit.
- Belagsgefälle zur Leuchte hin statt von ihr weg.
- Wasserzufuhr nicht beachtet, zum Beispiel Regenwasserableitung oder Rasensprenger direkt an der Leuchte.
Wenn Wasser im Strahler steht
- Beschlag am Glas, der zeitweise verschwindet: meist Kondenswasser. Leuchte trocknen lassen, Dichtungen prüfen, künftig bei trockener Witterung montieren.
- Dauerhaft Wasser im Gehäuse: Undichtigkeit oder Staunässe. Leuchte ausbauen, Dichtung und Kabeleinführung prüfen, Drainage verbessern. Gehäuse mit stehendem Wasser nicht unter Spannung betreiben; bei Netzspannung Elektrofachkraft hinzuziehen.
- Wiederkehrende Probleme an derselben Stelle: Der Standort oder die Drainage ist das Problem, nicht das Produkt. Dann die Position ändern oder die Entwässerung ausbauen.
Details zu Staunässe und Einbaufehlern folgen in den Artikeln zu Bodeneinbaustrahlern und Staunässe (in Vorbereitung).
Fazit
Die IP-Schutzart ist ein wichtiger Baustein, sie ersetzt aber keine Entwässerung. Staunässe, Frost und alternde Dichtungen sind in der Praxis die häufigeren Ausfallursachen als ein ungeeignetes Gehäuse. Wer Standort, Boden und Wasserweg plant, ein Kiesbett nach Herstellerangabe anlegt und die Kabelverbindungen dauerhaft abdichtet, verlängert die Lebensdauer von Bodeneinbaustrahlern deutlich.
Bei der Auswahl solltest du auf die Montageanleitung achten, die Einbautiefe und Drainageschicht festlegt. Passende Bodeneinbaustrahler findest du bei Ledyra.
Häufige Fragen
Reicht IP67 oder IP68 nicht aus, damit ich keine Drainage brauche?
Nein. Die Schutzart beschreibt eine Prüfung des Gehäuses. Staunässe über Wochen, Frost, alternde Dichtungen und Kabeleinführungen sind eine andere Belastung. Eine Drainage verringert diese Belastung und ergänzt die Schutzart.
Wie dick muss das Kiesbett unter dem Bodeneinbaustrahler sein?
Das legt die Montageanleitung des Herstellers fest. Praxisangaben nennen häufig etwa 30 bis 45 cm Kies oder Splitt unter dem Gehäuse. Bei dichtem Boden kann mehr nötig sein, bei lockerem Untergrund wie Kies weniger.
Was tun bei Lehmboden?
Lehm lässt Wasser schlecht durch. Hier hilft ein größeres Kiesbett oder ein Sickerschacht, ein Drainagerohr zu einer Versickerung oder ein anderer Einbauort. Führe vorab einen einfachen Versickerungstest durch.
Ist Kondenswasser im Strahler ein Defekt?
Nicht unbedingt. Kondenswasser entsteht, wenn feuchte Luft im Gehäuse abkühlt, meist durch Einbau bei hoher Luftfeuchte. Es kommt von innen und ist ein anderes Problem als Wasser, das von außen eindringt. Hält der Beschlag dauerhaft an oder steht Wasser im Gehäuse, prüfe Dichtungen und Drainage.
Brauche ich Drainage auch im Pflaster oder in Terrassendielen?
In der Regel ja, aber die Ausführung unterscheidet sich. Im Pflaster hilft eine durchlässige Bettung, bei Dielen muss Wasser unter der Terrasse abfließen können. Entscheidend ist, dass Wasser nicht an der Einbaudose stehen bleibt.
