Bei Bodeneinbaustrahlern ist der Abstrahlwinkel die wichtigste Entscheidung für das Lichtbild, und gleichzeitig die, bei der am häufigsten danebengegriffen wird. Ein sehr enger Strahl kann an einer nahen Wand erst in mehreren Metern Höhe auftreffen, ein sehr breiter wirkt an der Fassade wie ein Scheinwerferfleck und blendet beim Hinschauen. Dieser Artikel zeigt, wie der Lichtkegel von unten wirkt, wie du ihn auf Wand, Baum oder Weg rechnest und wie du Blendung vermeidest.
Wichtigste Antwort / Kurzfassung
Ein Bodeneinbaustrahler strahlt von unten nach oben. Deshalb entscheidet der Abstrahlwinkel zusammen mit dem Abstand zur Wand, ab welcher Höhe die Wand überhaupt beleuchtet wird und wie breit das Lichtbild dort ist. Bei einem Abstand von 0,3 m zur Wand und senkrechtem Strahl trifft ein 30°-Kegel erst in rund 1,1 m Höhe auf die Wand, ein 60°-Kegel schon nach etwa 0,5 m, ein 10°-Strahl erst nach rund 3,4 m.
Als grobe Zuordnung aus der Planungspraxis:
- Schmal (etwa 10° bis 30°): Akzente an einzelnen Elementen, Bäume oder Fassadenpfeiler, Betonung aus größerer Entfernung.
- Mittel (etwa 40° bis 60°): Streiflicht an Wand und Fassade, Büsche, größere Pflanzen.
- Breit (90° und mehr): flächiges, weiches Licht für Bodenflächen und Beete, selten für Fassaden, weil Blendung und Streulicht zunehmen.
Der Abstrahlwinkel ist keine Qualitätsangabe. Er muss zum Abstand, zur Zielfläche und zum Blickfeld passen. Die allgemeinen Grundlagen zum Winkel erklärt der Artikel Abstrahlwinkel bei LED-Leuchten.
Technischer Hintergrund
Besonderheiten von Bodenstrahlern
Eine Wandleuchte strahlt seitlich und leuchtet die Fassade horizontal an. Ein Bodeneinbaustrahler sitzt unterhalb dessen, was er beleuchtet, und strahlt nach oben. Daraus folgen drei Besonderheiten:
- Der Lichtkegel streift die Wand, er trifft sie nicht frontal. Ob und ab welcher Höhe er sie erreicht, hängt vom Abstand ab.
- Das Licht blendet beim Hinsehen. Wer von der Seite oder von oben in die Leuchte blickt, sieht die Lichtquelle direkt. Ein enger Strahl blendet in Strahlrichtung stärker, ein offener Lichtaustritt auch seitlich.
- Das Licht geht nach oben weg. Alles, was nicht auf die Zielfläche trifft, hellt den Himmel und die Umgebung auf. Das betrifft auch Nachbarn und Fenster.
Zwei Winkelangaben, die man verwechseln kann
Bei Bodeneinbaustrahlern steht oft der Abstrahlwinkel (Öffnungswinkel des Lichtkegels, meist als Halbwertswinkel) und bei schwenkbaren Modellen zusätzlich der Schwenkbereich des Strahlers. Der Schwenkbereich sagt, um wie viel Grad sich die Strahlrichtung gegenüber der Senkrechten neigen lässt. Er verschiebt den Lichtkegel, verändert aber seine Breite nicht. Wer enge Winkel an einer nahen Wand nutzen will, braucht entweder einen schwenkbaren Strahler oder den passenden Abstand.
Planung / Auswahl / Berechnung

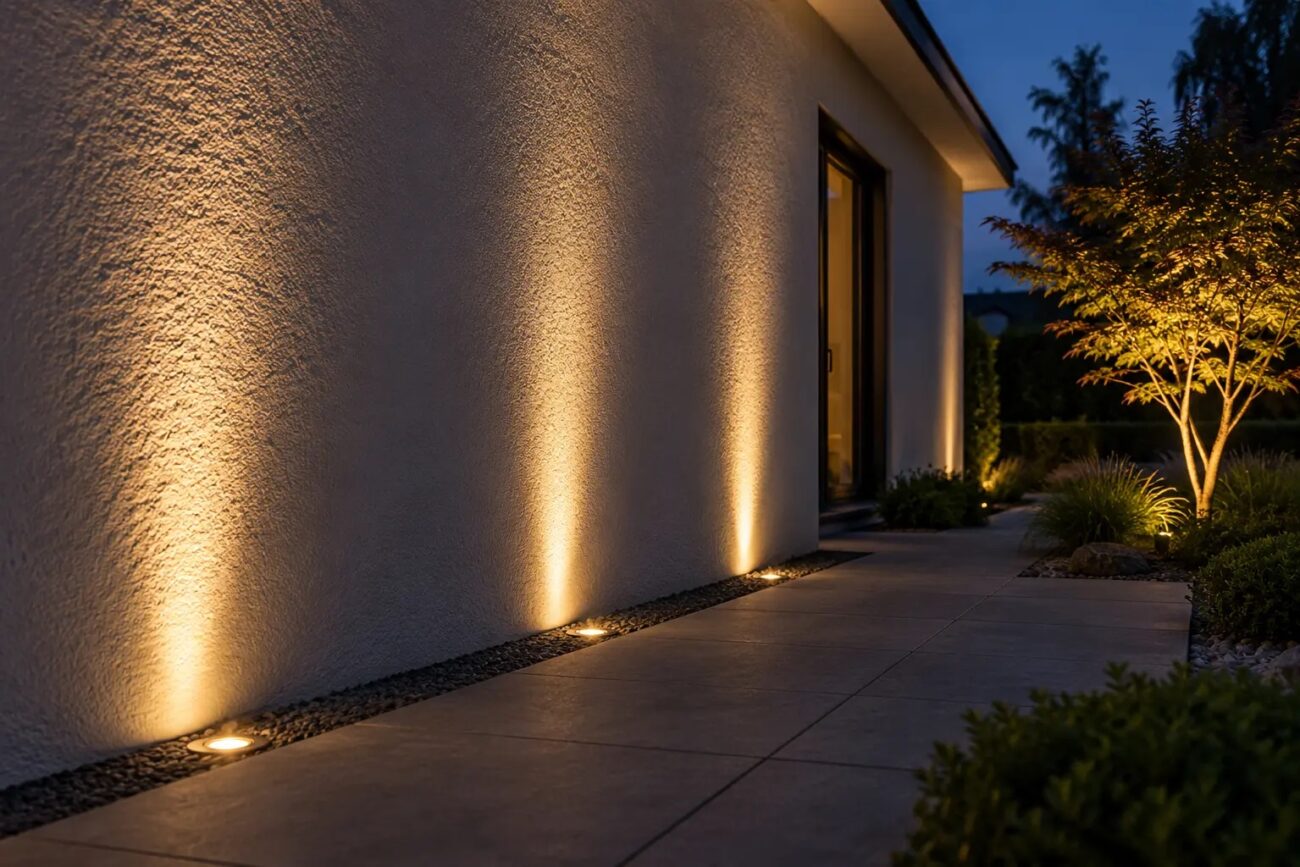

Beispiel 1: Fassade streifend anleuchten
Der Strahler sitzt im Abstand a vor der Wand und strahlt senkrecht nach oben. Der Kegel mit halbem Öffnungswinkel β erreicht die Wand erst in der Höhe
Höhe, ab der die Wand beleuchtet wird: y₀ = a ÷ tan(β)
halbe Breite des Lichts an der Wand in Höhe y: w(y) = √( (y × tan β)² − a² )Für einen Beispielabstand von 0,3 m:
| Abstrahlwinkel | Wand erreicht ab | Breite in 2 m Höhe | Breite in 3 m Höhe |
|---|---|---|---|
| 10° | ca. 3,4 m | wird nicht erreicht | wird nicht erreicht |
| 30° | ca. 1,1 m | ca. 0,9 m | ca. 1,5 m |
| 60° | ca. 0,5 m | ca. 2,2 m | ca. 3,4 m |
| 120° | ca. 0,2 m | ca. 6,9 m | ca. 10,4 m |
Man erkennt:
- 10°: Bei so geringem Abstand kommt der Strahl an der Wand gar nicht an. Ein schmaler Strahl braucht entweder einen größeren Abstand, einen Schwenkbereich oder ein anderes Ziel (zum Beispiel eine Pergola oder einen Baum).
- 30°: Es entsteht ein klar begrenzter Lichtstreifen, der sich nach oben verbreitert. Wirkt gut an Strukturputz oder Klinker.
- 60°: Ein breites Lichtbild, das in 3 m Höhe schon 3,4 m Breite hat. Nur bei großen, ruhigen Flächen sinnvoll.
- 120°: Die Wand ist praktisch flächig angestrahlt, aber ohne Struktur und ohne Betonung. Es leuchtet vor allem der Himmel mit.
Der Abstand zur Wand verändert die Tabelle stark. Wie weit ein Bodenstrahler von der Hauswand entfernt sein sollte, erklärt der Artikel zum Abstand zur Hauswand (in Vorbereitung). Wichtig ist ebenso die Wandstruktur: Glatter Putz zeigt Unebenheiten im Streiflicht, grobe Strukturen werden betont.
Beispiel 2: Baum anleuchten
Ein Baum soll mit seiner Krone wirken. Du kennst die Breite W der Krone und die schräge Entfernung L vom Strahler bis zur Mitte der Krone. Der nötige Abstrahlwinkel ist
Winkel α = 2 × arctan( W ÷ (2 × L) )Beispiel: Krone mit 3 m Durchmesser, Mitte der Krone 5 m schräg über dem Strahler: α = 2 × arctan(3 ÷ 10) ≈ 33°. Ein Strahler mit 30° bis 40° leuchtet die Krone dann etwa vollständig aus. Wer nur den Stamm betonen will, nimmt einen engeren Winkel, für einen kleineren Baum aus kurzer Entfernung einen breiteren.
Beispiel 3: Wege, Beete und Terrassenkanten
Für flächige Aufgaben am Boden, etwa ein niedriges Beet oder eine Terrassenkante, helfen breite Winkel und niedrige Lichtleistung. Bodeneinbaustrahler sind für Wege nur bedingt geeignet, weil beim Gehen oft direkt in die Leuchte geblickt wird. Besser sind für Wegbeleuchtung Leuchten, die das Licht nach unten oder zur Seite abschirmen. Bei Bodenstrahlern sollten Lichtaustritt und Blendschutz (zum Beispiel eine Entblendung) im Datenblatt angegeben sein.
Abstand mehrerer Strahler
Wenn mehrere Strahler eine Wand gleichmäßig anleuchten sollen, müssen sich die Lichtbilder in der Zielhöhe überlappen. Der Abstand s zwischen zwei Strahlern sollte höchstens der Breite des Lichts in dieser Höhe entsprechen. Beispiel: 60°-Strahler im Abstand 0,3 m zur Wand und gewünschte Gleichmäßigkeit ab 2 m Höhe: Die Breite beträgt dort etwa 2,2 m, der Abstand sollte also bei etwa 2 m liegen. Kleinere Abstände lassen die Wand unten heller wirken, größere erzeugen einzelne Lichtbögen mit dunklen Zwischenräumen.
Praktische Umsetzung
- Ziel festlegen: Welche Fläche oder welches Objekt soll betont werden?
- Abstände messen: Abstand zur Wand beziehungsweise Entfernung zum Objekt.
- Winkel berechnen: Mit den Formeln oben oder der Tabelle den passenden Winkel ermitteln.
- Blendrisiko prüfen: Aus welcher Richtung wird die Leuchte gesehen (Sitzplatz, Eingang, Fenster)? Ist das Licht abgeschirmt?
- Probebeleuchtung: Provisorisch aufstellen oder halten und bei Dunkelheit prüfen. Dann erst die Einbaustelle bestimmen.
- Einbau planen: Einbautiefe, Drainage und Leitungsführung (Bodeneinbaustrahler richtig einbauen, Drainage bei Bodeneinbaustrahlern). Elektrische Anschlüsse an Netzspannung gehören in die Hände einer Elektrofachkraft.
Wenn du passende Bodeneinbaustrahler auswählst, vergleiche Abstrahlwinkel, mögliche Schwenkbarkeit und Blendschutz mit der Aufgabe, die du oben berechnet hast.
Typische Fehler
- Zu enger Winkel bei geringem Wandabstand: Der Lichtkegel erreicht die Wand erst weit oben oder gar nicht.
- Zu breiter Winkel für Akzente: Es entsteht ein Scheinwerferfleck ohne Struktur, und der Himmel wird mit aufgehellt.
- Blendung unterschätzt: Strahler an Sitzplätzen, Eingängen oder Fußwegen, bei denen man direkt in die Leuchte schaut.
- Abstand der Strahler untereinander ohne Rechnung: Lichtbögen mit Löchern oder unnötig viele Leuchten.
- Nur Lumen verglichen: Bei engem Winkel wirkt dieselbe Lumenzahl deutlich heller als bei breitem (siehe Lumen, Lux und Candela).
- Abstrahlwinkel ohne Bezug zur Leuchtenart: Bei Leuchten mit austauschbarem Leuchtmittel bestimmt die Lampe den Winkel, nicht die Fassung (GU10 oder fest verbaute LED).
Fazit
Bei Bodeneinbaustrahlern bestimmt der Abstrahlwinkel gemeinsam mit dem Wandabstand, ab welcher Höhe und in welcher Breite die Fassade Licht bekommt. Schmale Winkel setzen Akzente und brauchen Abstand oder einen schwenkbaren Strahler, mittlere eignen sich für Streiflicht an Wand und Baum, breite für flächiges Licht am Boden. Rechne den Lichtkegel für deine Situation, achte auf Blendung aus den wichtigsten Blickrichtungen und teste die Wirkung vor dem Einbau.
Häufige Fragen
Welcher Abstrahlwinkel ist für Bodeneinbaustrahler am besten?
Es gibt keinen besten Winkel, nur einen passenden. Für Akzente an Baum oder Fassadenpfeiler eignen sich schmale Winkel (etwa 10° bis 30°), für Streiflicht an Wänden mittlere (etwa 40° bis 60°), für flächiges Licht am Boden breite Winkel.
Wie weit sollte ein Bodenstrahler von der Wand entfernt sein?
Das hängt vom Winkel und von der gewünschten Lichtwirkung ab. Je enger der Strahl, desto größer sollte der Abstand sein, wenn die Wand erreicht werden soll. Die Berechnung oben zeigt, ab welcher Höhe die Wand Licht bekommt. Mehr dazu im Artikel zum Abstand zur Hauswand (in Vorbereitung).
Wie vermeide ich Blendung bei Bodenstrahlern?
Positioniere die Leuchten außerhalb der Hauptblickrichtung von Sitzplätzen und Eingängen, nutze Leuchten mit abgeschirmtem oder zurückgesetztem Lichtaustritt und wähle für Flächen eher breite Winkel mit geringer Lichtstärke. Eine Probebeleuchtung bei Dunkelheit zeigt kritische Stellen.
Kann ich einen engen Strahl nachträglich aufweiten?
Bei Leuchten mit austauschbarem Leuchtmittel (zum Beispiel GU10) kannst du über das Leuchtmittel einen anderen Winkel einsetzen, soweit die Leuchte es zulässt. Bei fest verbauten LEDs ist die Optik fest. Zusätzliche Streuscheiben verändern Lichtbild und Lichtstrom und sind nur sinnvoll, wenn der Hersteller sie vorsieht.
Brauche ich für Bäume einen engeren Winkel als für die Fassade?
Meist ja, weil Bäume schmaler sind als Fassadenflächen und weiter entfernt sein können. Die Formel für den Winkel hängt von Kronenbreite und Entfernung ab.
